Démonstrateur XMED, documentation technique

Cette note fait la synthèse des développements effectués pour le maquettage des fonctions de manipulation de champs dans SALOME. Elle présente les principes retenus en matière de conception, c’est-à-dire concernant les mécanismes techniques sous-jacents, et en matière d’ergonomie, c’est-à-dire concernant les modalités d’utilisation dans l’environnement SALOME.

Ces principes sont illustrés par des développements implantés dans le module XMED, développé pour les besoins de l’analyse, et dans le module MED distribué avec la plateforme SALOME.

Note

la lecture de ce chapitre demande une connaissance de la structure de classes du module MED, en particulier la distinction entre les classes MEDMEM::* et les servants CORBA associés (classe SALOME_MED::*).

Principes directeurs

Objectif et motivation

L’objectif de maquettage est de trouver une architecture technique qui permet d’exécuter le cas d’utilisation suivant:

• Chargement d’un fichier med dans SALOME (a priori dans le module MED)

• Sélection graphique des champs de l’étude à mettre à disposition dans la console utilisateur (« calculette » en mode texte qui concraitement correspond à l’interface python de SALOME).

• Dans la calculette, exécution d’opérations algébriques (+,-,*,/) entre champs avec possibilité d’utiliser des scalaires dans des opérations de type transformation linéaire (y=ax+b ou y et x sont des champs et a et b des scalaires). Opérations pow, sqrt.

• Possibilité de visualiser les champs produits avec VISU pour contrôle des résultats.

• Possibilité d’exporter des champs produits dans un fichier med.

Eléments de contexte

Les opérations de manipulation de champs sont en grande partie implémentées dans la bibliothèque MEDMEM. Pour illustration, le fragment de code ci-dessous montre comment une addition de champ peut être opérée en python:

from libMEDMEM_Swig import MedDataManager
from xmed.helper import readMed, writeMed

# Load the medmem data structure from a med file
med = readMed("/tmp/input.med")
# Then create a med data manager to deal with the fields data
dm  = MedDataManager(med)
# Get the timestamps (dt,it)=(-1,-1) of the fields "testfield1" and "testfield2"
f1 = dm.getFieldDouble("testfield1",-1,-1)
f2 = dm.getFieldDouble("testfield2",-1,-1)

# Create a new field as the sum of f1 and f2
r  = f1 + f2
# And add this new field to the med data structure
med.addField(r)

# Finally, write the whole data in an output med file
writeMed(med,"/tmp/output.med")

Ceci montre que les champs peuvent être manipulés avec une interface relativement ergonomique (une addition de deux champs f1 et f2 s’écrit f1+f2) tant que l’on manoeuvre des objets MEDMEM purs (classes C++ du package MEDMEM et wrapping python du package MEDMEM_SWIG).

Par ailleurs, le fonctionnement actuel des modules SALOME qui manoeuvrent des données MED est d’instancier les structures de données MEDMEM au niveau de la partie serveur, c’est-à-dire au niveau des servants CORBA hébergés dans le processus SALOME_Container, et de donner accés à ces données depuis l’étude SALOME au travers de pointeurs CORBA. Ce choix d’architecture présente l’avantage de centraliser au niveau serveur la gestion du cycle de vie des données informatiques et de pouvoir distribuer des « poignées » pour manipuler ces données depuis chaque point de l’application qui sait accéder au bus CORBA, l’interface graphique en particulier.

Hypothèse de travail

Compte-tenu de l’objectif de maquettage et des éléments de contexte existant, on cherche une solution dans le cadre des hypothèses de travail suivantes:

• La manipulation des champs se fait dans l’environement graphique de SALOME.

• Dans cet environnement, on souhaite pouvoir sélectionner graphiquement les champs à considérer, puis manipuler ces champs dans l’interface texte au moyen de variables python avec une syntaxe aussi simple que celle définie dans le wrapping python de MEDMEM, c’est-à-dire que pour faire l’addition de 2 champs f1 et f2, on veut pouvoir écrire f1+f2.

• Les données MED sont physiquement dans la partie serveur de SALOME et accessibles via des pointeurs CORBA (interface spécifiée dans MED.idl). On exclu la recopie de données au niveau du client graphique.

Dans le cadre de ces hypothèses, la difficulté technique réside dans la mise au point d’une interface de communication entre des variables manipulées par l’utilisateur dans l’interface graphique (c’est-à-dire dans le processus SALOME_SessionServer) et des objets MEDMEM instanciés dans le containeur des servants CORBA (c’est-à-dire dans le processus SALOME_Container).

Eléments de conception

Implantation technique

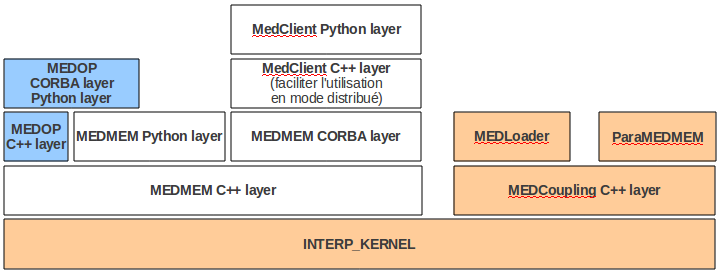

Le diagramme ci-dessous représente l’organisation des principaux paquets logiciels du module MED:

Les cadres bleus représentent le lieu d’implantation des développements effectués dans le module MED pour les besoins du maquettage. On notera en particulier les interventions aux niveaux suivants:

• interfaces idl: ajout de l’interface MEDOP.idl

• package MEDMEM_I: ajout du servant SALOME_MED::MEDOP qui implémente l’interface MEDOP.idl

Architecture technique

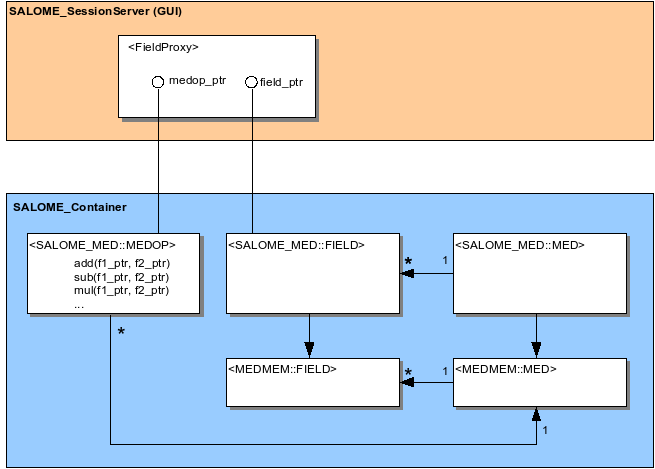

Les schéma ci-dessous représente les objets informatiques qui sont à l’oeuvre pour la réalisation des opérations sur les champs:

On distingue les objets suivants:

• Une instance de MEDMEM::MED, correspondant à la structure de donnée MED chargée en mémoire.

• Des instances de MEDMEM::FIELD qui représentent les champs med chargés en mémoire.

• Une instances de SALOME_MED::MED et des instances de SALOME_MED::FIELD qui sont les servants CORBA respectivement de la structure med et des champs qui lui sont associés et chargés en mémoire.

• Une instance de SALOME_MED::MEDOP qui est le servant CORBA qui centralise la mise en oeuvre des opérations de champs sur le serveur SALOME_Container. Le servant MEDOP détient en attribut une référence sur la structure MEDMEM::MED, ce qui lui permet d’accéder directement aux champs MEDMEM::FIELD à partir de leur nom et du pas de temps.

• Des instances de FieldProxy qui correspondent aux variables manipulées au niveau de l’interface graphique et qui représentent les champs. Une instance de FieldProxy possède détient les références des servants SALOME_MED::MEDOP et SALOME_MED::FIELD sous la forme de pointeurs CORBA de noms medop_ptr et field_ptr respectivement.

• Il existe également une instance de MedProxy non représentée dans ce diagramme. Cette instance correspond à une variable qui permet de manipuler la structure med.

Note

Les éléments apportés par la maquette sont les classes SALOME_MED::MEDOP, MedProxy et FieldProxy. Les autres éléments ont pu être modifiés légèrement pour les besoins de l’intégration ou pour la correction de quelques bugs.

Le cycle de vie de ces objets est le suivant.

Pour ce qui concerne les instances de la structure MEDMEM::MED et des champs MEDMEM::FIELD, la création est faite au moment du chargement du fichier med dans SALOME au moyen du module MED. A cette occasion, les servants CORBA associés SALOME_MED::MED et SALOME_MED::FIELD sont créés et des références vers ces servants sont publiés dans l’étude. Ils peuvent donc être sélectionnés par l’utilisateur dans l’interface graphique. L’ensemble de ces données préexiste à la manipulation de champs.

Les objets SALOME_MED::MEDOP sont instanciés au sein du servant SALOME_MED::MED auquel ils sont associées. Le servant SALOME_MED::MED possède une référence sur la structure MEDMEM::MED et il la transmet à l’instance du servant SALOME_MED::MEDOP qu’il construit. L’opérateur MEDOP est donc autonome par la suite pour manipuler les données MED, et les champs en particulier. Le code python ci-dessous montre comment un opérateur med SALOME_MED::MEDOP peut être créé puis utilisé pour réaliser l’addition de deux champs:

import salome
salome.salome_init()
import SALOME_MED

medComp = salome.lcc.FindOrLoadComponent("FactoryServer", "MED")
medObj  = medComp.readStructFile("myfile.med",salome.myStudyName)
medOp   = medObj.createMedOperator()

f1 = medObj.getField("testfield1",-1,-1)
f2 = medObj.getField("testfield2",-1,-1)

somme = medOp.add(f1,f2)

Il est à noter qu’une instance de SALOME_MED::MEDOP est associé à une instance unique de SALOME_MED::MED (et donc indirectement de MEDMED::MED) pour toute la durée de son cycle de vie. Par contre, un servant SALOME_MED::MED peut être associé à plusieurs servants SALOME_MED::MEDOP différents. Un servant SALOME_MED::MEDOP a une référence directe sur la structure MEDMEM::MED et peut la manoeuvrer pour demander des champs, faire des opérations avec ces champs, ajouter le champs résultat à la structure et enfin retourner un servant SALOME_MED::FIELD qui encapsule le champ résultat.

Enfin, quelques éléments concernant la classe FieldProxy. Une instance de FieldProxy est un objet python qui peut être manoeuvrée dans l’interpréteur SALOME et qui référence un champ MED localisé sur le serveur SALOME_Container (par le mécanisme décrit ci-dessus). C’est à ce niveau qu’on règle les détails d’ergonomie d’usage (cf. paragraphe ci-après). La création d’un objet FieldProxy déclenche la création d’un opérateur med (instance de SALOME_MED::MEDOP) qui lui est associé et dont il conserve la référence CORBA en attribut (noté medop_ptr sur le diagramme). Cet opérateur medop_ptr peut être requêter pour exécuter toutes les opérations possibles sur ce champ, comme illustrer sur l’exemple ci-dessus.

Rôle des objets proxy

Dans le modèle d’architecture présenté ci-dessus, on introduit deux types d’objets proxy:

• Les objets de classe FieldProxy qui représentent des poignées de manipulation des champs MEDMEM::FIELD physiquement instanciés dans le container SALOME.

• Les objets de classe MedProxy qui représentent des poignées de manipulation des structures MEDMEM::MED physiquement instanciées dans le container SALOME.

Elles sont instanciées dans l’interpréteur python SALOME pour manipulation dans l’interface textuelle à partir de la donnée du pointeur vers le servant SALOME_MED::MED et de l’identifiant du champ (le nom du champ et le pas de temps défini par le numéro d’ordre et le numéro d’iteration:

import salome
salome.salome_init()
import SALOME_MED

medComp = salome.lcc.FindOrLoadComponent("FactoryServer", "MED")
medObj  = medComp.readStructFile("myfile.med",salome.myStudyName)

from xmed import fieldproxy
from xmed import medproxy

f1 = fieldproxy.getFieldFromMed(medObj, "testfield1", -1, -1)
f2 = fieldproxy.getFieldFromMed(medObj, "testfield2", -1, -1)

field_somme  = f1 + f2
field_offset = f1 + 5.3

Dans cet exemple, les variables f1, f2, field_somme et field_offset sont des objets de classe FieldProxy. Ils correspondent aux variables physiquement manipulées par l’utilisateur pour désigner les champs dans les opérations.

Ces classes proxy sont conçues pour être le lieu d’implémentation de l’interprétation des commandes utilisateur et donc de l’ergonomie de manipulation des champs au niveau l’interface textuelle. Ce point est développé plus bas.

Programmation de l’interface textuelle

Dans le cadre de la maquette, l’interface de manipulation des champs est l’interface textuelle python intégrée à SALOME. Dans la pratique, l’utilisateur manipule des variables python qui correspondent à des objets de classe FieldProxy équipées des fonctions requises et de l’ergonomie nécessaire à la mise en oeuvre des opérations (voir ci-dessus).

Or, l’hypothèse de travail est que les données MED sont chargées dans SALOME et publiées dans l’étude pour point d’accés depuis l’interface graphique. L’utilisateur choisi un champs directement dans l’arbre d’étude (ou dans une interface graphique dédiée) puis demande qu’il soit mis à disposition dans l’interface python sous un nom de variable à choisir. Les captures d’écran ci-dessous montre la séquence graphique en images:

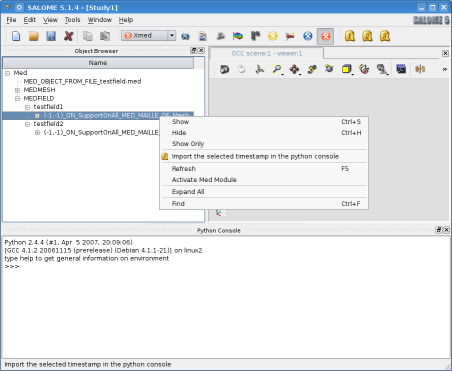

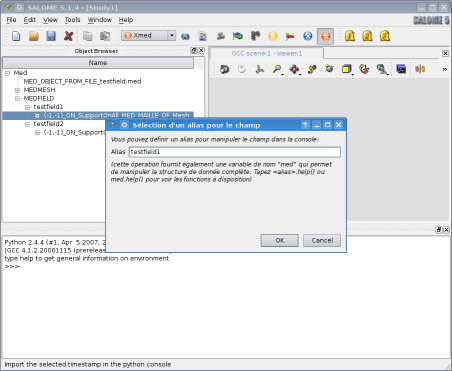

L’image de gauche montre la sélection du pas de temps, l’image de droite la boîte de dialogue qui permet la saisie de l’alias avec lequel le champs sera manipulé dans l’interface textuelle. La validation de cette fenêtre doit mettre automatiquement le champ à disposition dans l’interface python SALOME et sous le nom de variable spécifié par l’alias saisi.

Pour cela, il y a un couplage technique à programmer entre l’interface graphique et l’interface textuelle python, avec en particulier la transmission des pointeurs vers les servants CORBA mis en jeu dans la sélection.

Ce couplage est implanté au niveau de la classe MEDGUI.cxx du module MED (où de la classe XMEDGUI.cxx du module XMED pour la maquette) qui implémente l’interface graphique du module. Pour rappel, l’interface graphique d’un module SALOME se présente sous la forme d’une classe centrale de nom <MODULE_NAME>GUI et qui spécialise la classe SalomeApp_Module. Cette classe possède une méthode getApp() par laquelle on peut récupérer une instance de la console python embarquée (this->getApp()->pythonConsole()).

Le code suivant illustre l’envoie d’une commande python par ce mécanisme. Dans cet example, on cherche à reconstituer dans le contexte de la console python un pointer vers un objet med instancié dans le contexte C++ de l’application graphique. Pour cela, on communique la référence de l’objet sous la forme sérialisé (IOR pour un objet CORBA):

#include <PyConsole_Console.h>
#include <QString>
#include <QStringList>
#include <SalomeApp_Application.h>

// We suppose here that we have a CORBA object reference (object of
// type *_ptr or *_var), for example a SALOME_MED::MED object.
SALOME_MED::MED_ptr medObj = ... // anything to get this object

// Get the IOR of this object
QString medIOR = SalomeApp_Application::orb()->object_to_string(medObj);

PyConsole_Console * pyConsole = getApp()->pythonConsole();

QStringList commands;
commands+="import salome";
commands+=QString("med=salome.orb.string_to_object(\"%1\")").arg(medIOR);

QStringListIterator it(commands);
while (it.hasNext()) {
    pyConsole->exec(it.next());
}

Le code réel de la maquette est basé sur ce principe et transmet à la console python des lignes de commandes qui permettent de reconstruire:

• un pointeur CORBA vers le servant SALOME_MED::MED associé au champ sélectionné;

• une instance de FieldProxy qui correspond au champ sélectionné et avec pour nom de variable la valeur de l’alias saisi dans l’interface graphique.

Au niveau du code C++ de la classe XMEDGUI.cxx, cela se traduit par la fabrication de la liste de commandes suivante pour envoie à la console python par le mécanisme illustré plus haut:

QStringList commands;
commands+="from xmed.fieldproxy import getFieldFromMed";
commands+="from xmed.medproxy import getMedProxy";
commands+=QString("if not dir().__contains__('med'): med = getMedProxy(\"%1\")").arg(medIOR);
commands+=QString("%1=getFieldFromMed(med,\"%3\",%4,%5)").arg(*alias).arg(fieldName).arg(orderIndex).arg(iterationIndex);

Les variables medIOR, fieldName, orderIndex et iterationIndex sont construites à partir du champ sélectionné par des techniques de programmation standard dans SALOME qu’on peut examiner en détail dans la classe XMEDGUI (voir méthode XMEDGUI::LoadIntoPythonConsole()). La variable alias est la chaîne saisie par l’utilisateur dans la fenêtre de dialogue.

Le point important à noter ici est que les données à transmettre doivent être fournies sous forme de chaînes de caractères ou de types simples. C’est pourquoi la référence au servant CORBA SALOME_MED::MED est transmise ici sous la forme de son IOR, c’est-à-dire une chaîne de caractères qui permet l’identification de l’objet au niveau du bus CORBA.

Au niveau de la console python cela correspond à l’exécution des commandes suivantes:

from xmed.fieldproxy import getFieldFromMed
from xmed.medproxy import getMedProxy

med = getMedProxy("IOR:010000001700000049444c3a53414c4f4d455f4d45442f4d45443a312e300000010000000000000064000000010102000e0000003133302e39382e37372e313733009e0a0e000000feadc4ca4c00003169000000001100000200000000000000080000000100000000545441010000001c00000001000000010001000100000001000105090101000100000009010100")

f1=getFieldFromMed(med,"testfield1",-1,-1)

Ce jeu d’instructions reconstitue un pointeur vers le servant CORBA SALOME_MED::MED à partir de son identifiant IOR (voir la fonction getMedProxy(...), puis crée une instance de FieldProxy associée à ce servant (en fait associée au servant SALOME_MED::MEDOP créé sur demande par le servant SALOME_MED::MED, voir la fonction getFieldFromMed(...)).

Exécution des opérations sur le champs

Les variables définies dans l’interface textuelle pour désigner les champs à manipuler sont des objets de classe FieldProxy.

Cette classe a une propriété remarquable, elle est construite sur un design pattern de type « Proxy » qui pointe vers un servant SALOME_MED::FIELD. Cela signifie que l’on ne peut pas accéder directement au servant vers lequel il pointe, mais que l’on passe systématiquement par une procédure de l’objet proxy qui fait « boîte aux lettres »:

class FieldProxy:

  def __getattr__( self, name ):
     """
     This method realizes the proxy pattern toward the servant
     SALOME_MED::FIELD.
     """
     return getattr( self.__field_ptr, name )

Ce pattern permet l’implémentation de pré-traitement et/ou de post-traitement suivant le type d’accés que l’on cherche à faire.

Il permet aussi et surtout de fournir un objet python qui présente l’interface de SALOME_MED::FIELD dotée d’extentions adhoc pour les operations de champs. Ici, python est ton ami, car il s’agit pour cela d’équiper la classe FieldProxy des automatismes prévus nativement par python pour les operations entre objets. En particulier, la re-définition des fonctions internes __add__ (opérateur addition), __sub__ (opérateur soustraction), __mul__ (opérateur multiplication) et __div__ (opérateur division) au sein de la classe FieldProxy, permet de prendre la main sur le comportement des opérations algébriques et de définir une ergonomie sur mesure. Par exemple, la méthode __add__ peut gérer les variantes « f1+f2 » (ajout de deux variables de type FieldProxy) et « f1+5.3 » (ajout d’un réel à une variable de type FieldProxy):

class FieldProxy:

  def __add__(self, operande):
     """
     This can process the addition of two fields or the addition of
     a scalar to a field. It depends weither the operande is a
     FieldProxy or a simple scalar numerical value.
     """
     if isinstance(operande, FieldProxy):
         # The operande is an other field
         otherField_ptr = operande.__field_ptr
         rfield_ptr = self.__medOp_ptr.add(self.__field_ptr, otherField_ptr)
     else:
         # The operande is a scalar numerical value that must be
         # considered as an offset in a linear transformation
         factor = 1
         offset = operande
         rfield_ptr = self.__medOp_ptr.lin(self.__field_ptr, factor, offset)
     return FieldProxy(self.__med_ptr, rfield_ptr)

Il est à noter que dans les deux cas de figure (opérande=champ ou opérande=scalaire), la fonction délègue la réalisation concrète de l’opération au servant SALOME_MED::MEDOP (identifié ici par l’attribut self.__medOp_ptr et que l’on appelera l”opérateur MEDOP dans la suite pour simplifier), mais n’appelle pas le même service de calcul (l’addition entre champs dans le premier cas, l’application d’une transformation linéaire de type y=factor*x+offset dans le deuxième cas).

Pour couvrir le cas des opérations algébriques, l’opérateur MEDOP présentre l’interface suivante (cf. fichier MEDOP.idl qui définie l’interface du servant SALOME_MED_MEDOP):

/*! Addition of the fields f1 and f2 ( f1+f2) */
FIELD add(in FIELD f1, in FIELD f2) raises (SALOME::SALOME_Exception);
/*! Substraction of the fields f1 and f2 (f1-f2) */
FIELD sub(in FIELD f1, in FIELD f2) raises (SALOME::SALOME_Exception);
/*! Multiplication of the fields f1 by f2 (f1*f2) */
FIELD mul(in FIELD f1, in FIELD f2) raises (SALOME::SALOME_Exception);
/*! Division of the fields f1 by f2 (f1/f2) */
FIELD div(in FIELD f1, in FIELD f2) raises (SALOME::SALOME_Exception);
/*! Power of the field f (f^power) */
FIELD pow(in FIELD f, in long power) raises (SALOME::SALOME_Exception);
/*! Linear transformation of the field f (factor*f+offset) */
FIELD lin(in FIELD f, in double factor, in double offset) raises (SALOME::SALOME_Exception);
/*! Duplication of the field f */
FIELD dup(in FIELD f) raises (SALOME::SALOME_Exception);

Cette interface est implémentée dans la classe C++ MEDOP_i du module MED (voir fichier MEDMEM_MedOp_i.hxx du package MEDMEM_I). C’est au sein des instances de cette classe que sont réalisées les opérations et que sont produites physiquement les données. Typiquement, les opérations présentées ici produisent un champ MEDMEM::FIELD sur la base duquel elle fabrique un servant SALOME_MED::FIELD pour finalement retourner un pointeur CORBA sur ce servant.

Ce mécanisme global peut être étendu sans limitation à tout les types d’opération qui sont envisagés dans les spécifications de manipulation des champs dans SALOME.

Contrôle visuel des champs

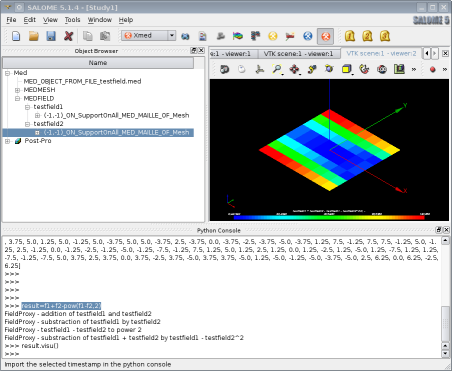

Les illustrations ci-dessous montrent qu’une fonction de visalisation est implémentée dans la maquette pour permettre le contrôle visuel d’un champ au moyen d’une représentation 3D (une carte spatiale du module du champ dans l’exemple implémenté par défaut):

Cette fonction répond au besoin de contrôle interactif des résultats produits par les opérations de manipulation de champs.

Il s’agit là d’un usage classique de SALOME, dans lequel on demande au module VISU de faire une représentation 3D d’un champ spécifié par la donnée du servant SALOME_MED::FIELD qui lui est associé (représenté par la variable field_ptr dans l’exemple ci-dessous):

import salome
import VISU

visuComp = salome.lcc.FindOrLoadComponent("FactoryServer", "VISU")

# Then we can import the specified field in the VISU module. This
# creates an study entry in the VISU folder.
result = visuComp.ImportMedField(field_ptr)

meshName   = field_ptr.getSupport().getMesh().getName()
fieldName  = field_ptr.getName()
iterNumber = field_ptr.getIterationNumber()
scalarmap = visuComp.ScalarMapOnField(result,
                                      meshName,
                                      visuEntityType,
                                      fieldName,
                                      iterNumber)

Dans ce jeu d’instructions donné pour exemple (non fonctionnel, en particulier à cause de la non définition de la variable visuEntityType, voir remarque plus bas), le composant VISU désigné ici par la variable visuComp va chercher les données du champ en interrogeant le servant SALOME_MED::FIELD transmis en argument de la fonction ImportMedField, puis produit une représentation de type « scalarmap ».

Note

Compte-tenu des propriétés de la classe FieldProxy décrites plus haut conférées par le pattern « Proxy », on peut transmettre ici aussi bien le servant CORBA que l’instance du proxy (la fonction ImportMedField n’y verra que du feu).

Le code complet et fonctionnel de la fonction d’affichage est dans le corps du module python fieldproxy.py sous la forme d’une fonction de nom visuField. Il convient de noter que cette fonction doit établir une correspondance entre le type des entités tel que défini dans MED et dans VISU:

medEntityType = field_ptr.getSupport().getEntity()
if (medEntityType == SALOME_MED.MED_CELL):
    visuEntityType = VISU.CELL
elif (medEntityType == SALOME_MED.MED_NODE):
    visuEntityType = VISU.NODE

Export des résultats de calcul

Tous les champs produits à l’occasion des opérations entre objets FieldProxy sont automatiquement ajoutés à la structure med à laquelle is sont associés. Une convention d’attribution des noms est implémentée de sorte que par défaut aucune précision n’est demandée à l’utilisateur.

La structure med peut être manipulée au moyen de la variable med créée dans l’interface textuelle comme une instance de la classe MedProxy. La classe MedProxy fournit un objet qui présente l’interface du servant SALOME_MED::MED étendue de quelques fonctions utilitaires pour la gestion et le contrôle des données.

En particulier, la sauvegarde de la structure dans un fichier est automatisée par la méthode save(medfilename):

med = medproxy.MedProxy(medObj)
med.save("/tmp/output.med")

Cette méthode s’occupe de définir un driver d’écriture et de procéder à l’enregistrement des données de la structure med (les maillages, les champs présents au départ et tous les champs produits depuis la lecture initiale).

Limitations

L’implémentation de la maquette limite l’usage des opérations aux cas de figure suivants:

• Seules les operations entre champs qui partagent le même support med sont possibles. Ceci est une contrainte imposé par la conception actuelle de MEDMEM.

• Le résultat d’une opérations est calculé sur toutes les composantes et tout le domaine de définition des champs en opérande. Cette deuxième contrainte est juste parce que les usages plus fin, notemment avec la notion de domaine de définition, n’a pas encore été exéminée à ce jour.

• Le nom d’un champ produit par une opération ne correspond pas au nom de la variable python par laquelle on le réceptionne et on le manipule. Le nom est attribué par une convention (ceci n’est pas vraiment une limitation mais une caractéristique à connaître).

On note également les restriction techniques suivantes:

• Les données MEDMEM sont supposées être chargées par le composant MED puis référencées dans l’étude SALOME (comme c’est fait aujourd’hui par le module MED).

• Dans certain cas, python n’est pas ton ami. Pour que les opérateur de la classe FieldProxy soient pris en considération dans les opérations sur les champs, il est indispensable que le premier opérande d’une opération unitaire soit un champ (objet de classe FieldProxy). Par exemple: « field_offset = field + 5.3 » fonctionne alors que « field_offset = 5.3 + field » ne fonctionne pas car python tente de traiter la situation au moyen de la fonction __add__ de la classe float (qui n’est pas modifiable).

Notice informatique

Gestion de configuration

Les développements décrits dans ce chapitre sont répartis entre les modules MED et XMED (développé pour l’occasion). Cette séparation est faite par soucis de clarté et d’efficacité de développement, mais les éléménts du module XMED ont vocation à intégrer le module MED dans la mesure où les propositions techniques sont retenues pour le développement à venir.

Le code source du module XMED peut être récupérés par la commande suivante:

$ svn co svn://nepal.der.edf.fr/FIELD/XMED_SRC/trunk XMED_SRC

Le pré-requis est la plate-forme SALOME version 5.1.4 (ou plus) équipée au minimum des modules KERNEL, GUI, MED (branche BR_medop) et VISU. Pour récupérer la branche BR_medop du module MED, taper la commande:

$ cvs -d :pserver:anonymous@cvs.opencascade.com:2401/home/server/cvs/MED co -r BR_medop MED_SRC

La configuration de référence est:

• XMED: révision svn 41

• MED: tag cvs BR_medop_20101025

Moyens de tests

Plusieurs types de tests unitaires sont définis (reste à les automatiser proprement):

• Test des servants et utilitaires de manipulation python:

  • Dans XMED, package xmed/tests, utiliser le script test_medoperation.py dans un interpréteur python lancé dans une session shell SALOME. Ce script prépare des variables de test et fournit des fonctions de test unitaire (à exécuter ou pour s’en inspirer). Après avoir lancé SALOME via une application virtuelle, on peut taper:

    $ <APPLI_ROOT>/runSession
    [NS=venus:2810] $ python -i test_medoperation.py
    >>>


  • Ceci permet de tester en particulier l’interface MedOp et son utilisation dans le module python fieldproxy.py.

• Test des classes MEDMEM:

  • Test de MEDMEM::MedDataManager dans MEDMEM_MedDataManager_test.cxx

Un fichier de test basique (mais néanmoins suffisant) de nom tesfield.med est fourni avec les sources dans le répertoire <XMED_SRC>/resources/datafiles et dans l’installation au niveau du répertoire <INSTALLDIR>/share/salome/resources/xmed/datadir. Il contient deux champs testfield1 et testfield2 définis sur un pas de temps unique (dt,it=-1,-1). Ces champs définissent des valeurs par éléments (MED_CELL).
