9. [DocR] Interface textuelle pour l’utilisateur (TUI/API)

Cette section présente des méthodes avancées d’usage du module ADAO à l’aide de son interface de programmation textuelle (API/TUI). Cette interface permet à l’utilisateur de créer un objet de calcul de manière similaire à la construction d’un cas par l’interface graphique (GUI). On peut d’ailleurs directement obtenir une forme scriptée d’un cas construit dans l’interface graphique GUI à l’aide du bouton d’export TUI eficas_totui intégré dans l’interface, mais des cas plus compliqués ou plus intégrés peuvent uniquement être construits avec la démarche TUI. Dans le cas où l’on désire réaliser directement le cas de calcul TUI, on recommande de bien s’appuyer sur l’ensemble de la documentation du module ADAO, et de se reporter si nécessaire à l’interface graphique (GUI), pour disposer de l’ensemble des éléments permettant de renseigner correctement les commandes. Les notions générales et termes utilisés ici sont définis dans [DocT] Une brève introduction à l’Assimilation de Données et à l’Optimisation. Comme dans l’interface graphique, on note que la démarche en TUI est destinée à créer et gérer un unique cas de calcul.

9.1. Création de cas de calcul TUI ADAO et exemples

9.1.1. Un exemple simple de création d’un cas de calcul TUI ADAO

Pour introduire l’interface TUI, on commence par un exemple simple mais complet de cas de calcul ADAO. Toutes les données sont explicitement définies dans le corps du script pour faciliter la lecture. L’ensemble des commandes est le suivant :

# -*- coding: utf-8 -*-
#
from numpy import array
from adao import adaoBuilder
case = adaoBuilder.New()
case.set( 'AlgorithmParameters', Algorithm='3DVAR' )
case.set( 'Background',          Vector=[0, 1, 2] )
case.set( 'BackgroundError',     ScalarSparseMatrix=1.0 )
case.set( 'Observation',         Vector=array([0.5, 1.5, 2.5]) )
case.set( 'ObservationError',    DiagonalSparseMatrix='1 1 1' )
case.set( 'ObservationOperator', Matrix='1 0 0;0 2 0;0 0 3' )
case.set( 'Observer',            Variable="Analysis", Template="ValuePrinter" )
case.execute()

Le résultat de l’exécution de ces commandes dans SALOME (que ce soit par la commande « shell » de SALOME, dans une console Python SALOME de l’interface, ou par le menu d’exécution d’un script) est le suivant :

Analysis [0.25000264 0.79999797 0.94999939]

9.1.2. Création détaillée d’un cas de calcul TUI ADAO

On décrit ici plus en détail les différentes étapes de création d’un cas de calcul TUI ADAO. Les commandes elles-mêmes sont détaillées juste après dans l”Ensemble des commandes disponibles en interface textuelle TUI. On maintient l’indication [...] de lignes précédentes ou suivantes pour insister sur le fait que ces commandes peuvent être insérées au milieu d’un flot complet de scripting Python pour une étude réelle.

La création et l’initialisation d’une étude se font par les commandes suivantes, le nom case de l’objet du cas de calcul TUI ADAO étant quelconque, au choix de l’utilisateur :

[...]
from numpy import array
from adao import adaoBuilder
case = adaoBuilder.New()
[...]

Il est recommandé d’importer par principe le module numpy ou ses constructeurs particuliers comme celui d”array, pour faciliter ensuite son usage dans les commandes elles-mêmes.

Ensuite, le cas doit être construit par une préparation et un enregistrement des données définissant l’étude. L’ordre de ces commandes n’a pas d’importance, il suffit que les concepts requis par l’algorithme utilisé soient présents. On se reportera à [DocR] Description de référence des commandes et mots-clés ADAO et à ses sous-parties pour avoir le détail des commandes par algorithme. Ici, on définit successivement l’algorithme d’assimilation de données ou d’optimisation choisi et ses paramètres, puis l’ébauche \mathbf{x}^b (nommée Background) et sa covariance d’erreurs \mathbf{B} (nommée BackgroundError), et enfin l’observation \mathbf{y}^o (nommée Observation) et sa covariance d’erreurs \mathbf{R} (nommée ObservationError) :

[...]
case.set( 'AlgorithmParameters', Algorithm='3DVAR' )
#
case.set( 'Background',          Vector=[0, 1, 2] )
case.set( 'BackgroundError',     ScalarSparseMatrix=1.0 )
#
case.set( 'Observation',         Vector=array([0.5, 1.5, 2.5]) )
case.set( 'ObservationError',    DiagonalSparseMatrix='1 1 1' )
[...]

On remarque que l’on peut donner, en entrée des quantités vectorielles ou matricielles, des objets de type str, list ou tuple de Python, ou de type array ou matrix de Numpy. Dans ces deux derniers cas, il faut simplement importer le module Numpy avant.

On doit ensuite définir les opérateurs H d’observation et éventuellement M d’évolution. Dans tous les cas, linéaire ou non-linéaire, on peut les définir comme des fonctions. Dans le cas simple d’un opérateur linéaire, on peut aussi le définir à l’aide de la matrice qui correspond à l’opérateur linéaire. Dans le cas présent le plus simple d’opérateur linéaire, on utilise la syntaxe suivante pour un opérateur de \mathbf{R}^3 sur lui-même :

[...]
case.set( 'ObservationOperator', Matrix = "1 0 0;0 2 0;0 0 3")
[...]

Dans le cas beaucoup plus courant d’un opérateur non-linéaire de \mathbf{R}^n dans \mathbf{R}^p, il doit être préalablement disponible sous la forme d’une fonction Python, connue dans l’espace de nommage courant, qui prend en entrée un vecteur Numpy (ou une liste ordonnée) de taille n et qui restitue en sortie un vecteur Numpy de taille p. Lorsque seul l’opérateur non-linéaire est défini par l’argument « OneFunction », son adjoint est directement établi de manière numérique et il est paramétrable par l’argument « Parameters ». L’exemple suivant montre une fonction simulation (qui réalise ici le même opérateur linéaire que ci-dessus) et l’enregistre dans le cas ADAO :

[...]
import numpy
def simulation(x):
    "Fonction de simulation H pour effectuer Y=H(X)"
    import numpy
    __x = numpy.ravel(x)
    __H = numpy.diag([1.,2.,3.])
    return numpy.dot(__H, __x)
#
case.set( 'ObservationOperator',
    OneFunction = simulation,
    Parameters  = {"DifferentialIncrement":0.01},
    )
[...]

Pour connaître les résultats intermédiaire ou finaux du calcul du cas, on peut ajouter des « observer », qui permettent d’associer l’exécution d’un script à une variable intermédiaire ou finale du calcul. On se reportera à la description de la manière d”Obtenir des informations sur des variables spéciales au cours d’un calcul ADAO, et à la [DocR] Description de référence des commandes et mots-clés ADAO pour savoir quelles sont les quantités observables. Cette association d” »observer » avec une quantité existante se fait de manière similaire à la définition des données du calcul :

[...]
case.set( 'Observer', Variable="Analysis", Template="ValuePrinter" )
[...]

Enfin, lorsque toutes les informations requises sont disponibles dans le cas case de calcul ADAO, on peut en demander l’exécution de manière très simple dans l’environnement de l’interpréteur Python :

[...]
case.execute()
[...]

Au final, on obtient le script très compact proposé précédemment dans Un exemple simple de création d’un cas de calcul TUI ADAO.

9.1.3. Fournir des données ou informations de calcul plus complexes

Une telle interface s’écrivant en Python, il est possible d’utiliser toute la puissance du langage pour entrer des données plus complexes qu’une déclaration explicite.

L’enregistrement des données d’entrées supporte différents types de variables, mais surtout, ces entrées peuvent recevoir des variables courantes disponibles dans l’espace de nommage du script. Il est donc aisé d’utiliser des variables calculées préalablement ou obtenues par l’import de scripts « utilisateur ». Si par exemple les observations sont disponibles sous la forme d’une liste dans un fichier Python externe nommé observations.py sous le nom someTable, il suffit de réaliser les opérations suivantes pour enregistrer les observations dans le cas de calcul TUI ADAO :

[...]
from observations import someTable
case.set( 'Observation', Vector=someTable )
[...]

La première ligne importe la variable someTable depuis le fichier externe, et la seconde enregistre directement cette table comme la donnée « Observation ».

La simplicité de cet enregistrement montre bien la facilité d’obtenir les données de calcul depuis des sources externes, fichiers ou flux informatiques atteignables en Python. Comme d’habitude, il est recommandé à l’utilisateur de vérifier ses données avant de les enregistrer dans le cas de calcul TUI ADAO pour éviter les erreurs compliquées à corriger.

9.1.4. Obtenir et utiliser les résultats de calcul de manière plus riche

De la même manière, il est possible d’obtenir et traiter les résultats de calcul de manière plus riche, pour enchaîner sur des post-traitements après le calcul en TUI.

Les variables de résultats de calcul, ou les variables internes issues de l’optimisation ou de l’assimilation de données, sont disponibles à travers la méthode get du cas de calcul TUI ADAO, qui renvoie un objet de type liste de la variable demandée. On se reportera aux Variables et informations disponibles en sortie pour une description détaillée sur ce sujet.

A titre d’exemple, on donne quelques lignes de script qui permettent d’obtenir le nombre d’itérations de l’optimisation et la valeur optimale ainsi que sa taille :

[...]
print("")
print("    Nombre d'iterations : %i"%len(case.get("CostFunctionJ")))
Xa = case.get("Analysis")
print("    Analyse optimale    : %s"%(Xa[-1],))
print("    Taille de l'analyse : %i"%len(Xa[-1]))
print("")
[...]

Ces lignes peuvent être très simplement additionnées à l’exemple initial de cas de calcul TUI ADAO proposé dans Un exemple simple de création d’un cas de calcul TUI ADAO.

De même que pour l’entrée des données, la simplicité de récupération des résultats permet d’envisager aisément des post-traitements enchaînés dans SALOME, pour utiliser par exemple de la visualisation avec MatPlotLib ou PARAVIS [PARAVIS], de l’adaptation de maillage avec HOMARD [HOMARD], ou pour d’autres calculs.

9.2. Ensemble des commandes disponibles en interface textuelle TUI

Dans l’interface TUI du module ADAO, on suit les conventions et recommandations courantes en Python pour la distinction entre ce qui est public, et ce qui est privé ou réservé car relevant des détails d’implémentation. De manière pratique, tout nom d’objet ou de fonction commençant par au moins un signe « _ » est privé au sens courant de programmation (« private »). Néanmoins, l’absence d’un tel signe au début d’un nom ne le désigne pas comme public. De manière générale, en Python, et contrairement à d’autres langages, on peut accéder aux objets ou aux fonctions privés. Cela peut parfois être utile, mais un tel usage dans vos codes conduira à des plantages sans avertissement lors de futures versions. Il est donc fortement recommandé de ne pas le faire.

Pour clarifier et faciliter l’utilisation du module pour du script, cette section définit donc l’interface de programmation (API) textuelle publique pour l’utilisateur (TUI) de manière complète et limitative. L’usage en script d’objets ou fonctions ADAO autres que ceux qui sont définis ici est fortement déconseillé, car cela conduira vraisemblablement à des plantages sans avertissement lors de futures versions.

9.2.1. Syntaxes d’appel équivalentes pour les commandes TUI

La définition des données lors de la création de cas de calcul TUI ADAO supporte deux syntaxes entièrement équivalentes. On peut :

  • soit utiliser la commande set et comme premier argument le concept XXXXX sur lequel appliquer la commande dont les arguments suivent,

  • soit utiliser la commande setXXXXX contenant les arguments de la commande à appliquer.

Pour illustrer cette équivalence, on prend l’exemple des deux commandes suivantes qui conduisent au même résultat:

case.set( 'Background', Vector=[0, 1, 2] )

et:

case.setBackground( Vector=[0, 1, 2] )

Le choix de l’une ou l’autre des syntaxes est librement laissé à l’utilisateur, selon son contexte d’usage. Dans la suite, par souci de clarté, on définit les commandes selon la seconde syntaxe.

9.2.2. Création d’un cas de calcul en interface textuelle TUI

La création et l’initialisation d’un cas de calcul en interface textuelle TUI se font en important le module d’interface « adaoBuilder » et en invoquant sa méthode « New() » comme illustré dans les quelques lignes suivantes (le nom case de l’objet étant quelconque, au choix de l’utilisateur) :

[...]
from numpy import array
from adao import adaoBuilder
case = adaoBuilder.New()
[...]

Il est recommandé par principe de toujours importer le module numpy (ou ses constructeurs particuliers, comme celui d”array) pour faciliter ensuite son usage dans les commandes elles-mêmes.

9.2.3. Définir les données de calcul

Les commandes qui suivent permettent de définir les données d’un cas de calcul TUI ADAO. Le pseudo-type des arguments est similaire et compatible avec ceux des entrées en interface GUI, décrits dans la section des [DocR] Entrées et sorties générales et en particulier par la Liste des types d’entrées possibles pour les variables utilisateurs. La vérification de l’adéquation des grandeurs se fait soit lors de leur définition, soit lors de l’exécution.

Dans chaque commande, le mot-clé booléen « Stored » permet d’indiquer si l’on veut éventuellement stocker la grandeur définie, pour en disposer en cours de calcul ou en sortie. Le choix par défaut est de ne pas stocker, et il est recommandé de conserver cette valeur par défaut. En effet, pour un cas de calcul TUI, on dispose déjà souvent des grandeurs données en entrées qui sont présentes dans l’espace de nommage courant du cas.

Les commandes disponibles sont les suivantes :

setBackground (Vector, VectorSerie, Script, DataFile, ColNames, ColMajor, Stored)

Cette commande permet de définir l’ébauche \mathbf{x}^b. Selon les algorithmes, on peut la définir comme un vecteur simple par « Vector », ou comme une liste de vecteurs par « VectorSerie ». Si on la définit par un script dans « Script », le vecteur est de type « Vector » (par défaut) ou « VectorSerie » selon que l’une de ces variables est placée à « True ». Si on utilise un fichier de données par « DataFile » (en sélectionnant, en colonne par défaut ou en ligne selon « ColMajor », toutes les variables par défaut ou celles de la liste « ColNames »), le vecteur est de type « Vector ».

setBackgroundError (Matrix, ScalarSparseMatrix, DiagonalSparseMatrix, Script, Stored)

Cette commande permet de définir la matrice \mathbf{B} de covariance des erreurs d’ébauche. La matrice peut être définie de manière complète par le mot-clé « Matrix », ou de manière parcimonieuse, comme une matrice diagonale dont on donne la variance unique sur la diagonale par « ScalarSparseMatrix », ou comme une matrice diagonale dont on donne le vecteur des variances situé sur la diagonale par « DiagonalSparseMatrix ». Si on la définit par un script dans « Script », la matrice est de type « Matrix » (par défaut), « ScalarSparseMatrix » ou « DiagonalSparseMatrix » selon que l’une de ces variables est placée à « True ».

setCheckingPoint (Vector, VectorSerie, Script, DataFile, ColNames, ColMajor, Stored)

Cette commande permet de définir un point courant \mathbf{x} utilisé pour un algorithme de vérification. Selon les algorithmes, on peut le définir comme un vecteur simple par « Vector », ou comme une liste de vecteurs par « VectorSerie ». Si on le définit par un script dans « Script », le vecteur est de type « Vector » (par défaut) ou « VectorSerie » selon que l’une de ces variables est placée à « True ». Si on utilise un fichier de données par « DataFile » (en sélectionnant, en colonne par défaut ou en ligne selon « ColMajor », toutes les variables par défaut ou celles de la liste « ColNames »), le vecteur est de type « Vector ».

setControlModel (Matrix, OneFunction, ThreeFunctions, Parameters, Script, ExtraArguments, Stored)

Cette commande permet de définir l’opérateur de contrôle O, qui décrit un contrôle d’entrée linéaire externe de l’opérateur d’évolution ou d’observation. On se reportera Cas spécial d’un opérateur d’évolution avec contrôle. Sa valeur est définie comme un objet de type fonction ou de type « Matrix ». Dans le cas d’une fonction, différentes formes fonctionnelles peuvent être utilisées, comme décrit dans la section Conditions requises pour les fonctions décrivant un opérateur, et entrées par les mots-clés « OneFunction » ou « ThreeFunctions ». Dans le cas d’une définition par « Script », l’opérateur est de type « Matrix », « OneFunction » ou « ThreeFunctions » selon que l’une de ces variables est placée à « True ». Les paramètres de contrôle de l’approximation numérique de l’opérateur adjoint, dans le cas « OneFunction », peuvent être renseignés par un dictionnaire à travers le mot-clé « Parameters ». Les entrées potentielles de ce dictionnaire de paramètres sont « DifferentialIncrement », « CenteredFiniteDifference » (similaires à celles de l’interface graphique). Si l’opérateur nécessite des arguments fixes complémentaires, ils peuvent être fournis par la variable « ExtraArguments » sous la forme d’un dictionnaire de paramètres nommés.

setControlInput (Vector, VectorSerie, Script, DataFile, ColNames, ColMajor, Stored)

Cette commande permet de définir le vecteur de contrôle \mathbf{u}. Selon les algorithmes, on peut le définir comme un vecteur simple par « Vector », ou comme une liste de vecteurs par « VectorSerie ». Si on le définit par un script dans « Script », le vecteur est de type « Vector » (par défaut) ou « VectorSerie » selon que l’une de ces variables est placée à « True ». Si on utilise un fichier de données par « DataFile » (en sélectionnant, en colonne par défaut ou en ligne selon « ColMajor », toutes les variables par défaut ou celles de la liste « ColNames »), le vecteur est de type « Vector ».

setEvolutionError (Matrix, ScalarSparseMatrix, DiagonalSparseMatrix, Script, Stored)

Cette commande permet de définir la matrice \mathbf{Q} de covariance des erreurs d’évolution. La matrice peut être définie de manière complète par le mot-clé « Matrix », ou de manière parcimonieuse, comme une matrice diagonale dont on donne la variance unique sur la diagonale par « ScalarSparseMatrix », ou comme une matrice diagonale dont on donne le vecteur des variances situé sur la diagonale par « DiagonalSparseMatrix ». Si on la définit par un script dans « Script », la matrice est de type « Matrix » (par défaut), « ScalarSparseMatrix » ou « DiagonalSparseMatrix » selon que l’une de ces variables est placée à « True ».

setEvolutionModel (Matrix, OneFunction, ThreeFunctions, Parameters, Script, ExtraArguments, Stored)

Cette commande permet de définir l’opérateur d’evolution M, qui décrit un pas élémentaire d’évolution de l’état \mathbf{x}. Sa valeur est définie comme un objet de type fonction ou de type « Matrix ». Dans le cas d’une fonction, différentes formes fonctionnelles peuvent être utilisées, comme décrit dans la section Conditions requises pour les fonctions décrivant un opérateur, et entrées par les mots-clés « OneFunction » ou « ThreeFunctions ». Dans le cas d’une définition par « Script », l’opérateur est de type « Matrix », « OneFunction » ou « ThreeFunctions » selon que l’une de ces variables est placée à « True ». Les paramètres de contrôle de l’approximation numérique de l’opérateur adjoint, dans le cas « OneFunction », peuvent être renseignés par un dictionnaire dans « Parameters ». Les entrées potentielles de ce dictionnaire de paramètres sont « DifferentialIncrement », « CenteredFiniteDifference », « EnableMultiProcessing », « NumberOfProcesses » (similaires à celles de l’interface graphique). Si l’opérateur nécessite des paramètres fixes complémentaires en plus de l’état \mathbf{x}, ils peuvent être fournis par la variable « ExtraArguments » sous la forme d’un dictionnaire de paramètres nommés.

setObservation (Vector, VectorSerie, Script, DataFile, ColNames, ColMajor, Stored)

Cette commande permet de définir le vecteur d’observation \mathbf{y}^o. Selon les algorithmes, on peut le définir comme un vecteur simple par « Vector », ou comme une liste de vecteurs par « VectorSerie ». Si on le définit par un script dans « Script », le vecteur est de type « Vector » (par défaut) ou « VectorSerie » selon que l’une de ces variables est placée à « True ». Si on utilise un fichier de données par « DataFile » (en sélectionnant, en colonne par défaut ou en ligne selon « ColMajor », toutes les variables par défaut ou celles de la liste « ColNames »), le vecteur est de type « Vector ».

setObservationError (Matrix, ScalarSparseMatrix, DiagonalSparseMatrix, Script, Stored)

Cette commande permet de définir la matrice \mathbf{R} de covariance des erreurs d’observation. La matrice peut être définie de manière complète par le mot-clé « Matrix », ou de manière parcimonieuse, comme une matrice diagonale dont on donne la variance unique sur la diagonale par « ScalarSparseMatrix », ou comme une matrice diagonale dont on donne le vecteur des variances situé sur la diagonale par « DiagonalSparseMatrix ». Si on la définit par un script dans « Script », la matrice est de type « Matrix » (par défaut), « ScalarSparseMatrix » ou « DiagonalSparseMatrix » selon que l’une de ces variables est placée à « True ».

setObservationOperator (Matrix, OneFunction, ThreeFunctions, AppliedInXb, Parameters, Script, ExtraArguments, Stored)

Cette commande permet de définir l’opérateur d’observation H, qui transforme les paramètres d’entrée \mathbf{x} en résultats \mathbf{y} qui sont à comparer aux observations \mathbf{y}^o. Sa valeur est définie comme un objet de type fonction ou de type « Matrix ». Dans le cas d’une fonction, différentes formes fonctionnelles peuvent être utilisées, comme décrit dans la section Conditions requises pour les fonctions décrivant un opérateur, et entrées par les mots-clés « OneFunction » ou « ThreeFunctions ». Dans le cas d’une définition par « Script », l’opérateur est de type « Matrix », « OneFunction » ou « ThreeFunctions » selon que l’une de ces variables est placée à « True ». Dans le cas où l’opérateur H évalué en \mathbf{x}^b est disponible, il peut être donné en utilisant « AppliedInXb » et sera considéré comme un vecteur. Les paramètres de contrôle de l’approximation numérique de l’opérateur adjoint, dans le cas « OneFunction », peuvent être renseignés par un dictionnaire dans « Parameters ». Les entrées potentielles de ce dictionnaire de paramètres sont « DifferentialIncrement », « CenteredFiniteDifference », « EnableMultiProcessing », « NumberOfProcesses » (similaires à celles de l’interface graphique). Si l’opérateur nécessite des paramètres fixes complémentaires en plus de l’état \mathbf{x}, ils peuvent être fournis par la variable « ExtraArguments » sous la forme d’un dictionnaire de paramètres nommés.

set (Concept,…)

Cette commande permet de disposer d’une syntaxe équivalente pour toutes les commandes de ce paragraphe. Son premier argument est le nom du concept à définir (par exemple « Background » ou « ObservationOperator »), sur lequel s’applique ensuite les arguments qui suivent, qui sont les mêmes que dans les commandes individuelles précédentes. Lors de l’usage de cette commande, il est indispensable de nommer les arguments (par exemple « Vector=… »).

9.2.4. Paramétrer le calcul, les sorties, etc.

setAlgorithmParameters (Algorithm, Parameters, Script)

Cette commande permet de choisir l’algorithme de calcul ou de vérification par l’argument « Algorithm » sous la forme d’un nom d’algorithme (on se reportera utilement aux listes des [DocR] Cas d’assimilation de données ou d’optimisation et des [DocR] Cas de vérification), et de définir les paramètres de calcul par l’argument « Parameters ». Dans le cas d’une définition par « Script », le fichier indiqué doit contenir les deux variables « Algorithm » et « Parameters » (ou « AlgorithmParameters » de manière équivalente).

setName (String)

Cette commande permet de donner un titre court au cas de calcul.

setDirectory (String)

Cette commande permet d’indiquer le répertoire courant d’exécution.

setDebug ()

Cette commande permet d’activer le mode d’information détaillé lors de l’exécution.

setNoDebug ()

Cette commande permet de désactiver le mode d’information détaillé lors de l’exécution.

setObserver (Variable, Template, String, Script, Info)

Cette commande permet de définir un observer sur une variable courante ou finale du calcul. On se reportera à la description des Conditions requises pour les fonctions décrivant un « observer » pour avoir leur liste et leur format, et à la [DocR] Description de référence des commandes et mots-clés ADAO pour savoir quelles sont les quantités observables. On définit comme un « String » le corps de la fonction d’un observer, en utilisant une chaîne de caractères incluant si nécessaire des sauts de lignes. On recommande d’utiliser les patrons disponibles par l’argument « Template ». Dans le cas d’une définition par « Script », le fichier indiqué doit contenir uniquement le corps de la fonction, comme décrit dans les Conditions requises pour les fonctions décrivant un « observer ». La variable « Info » contient une chaîne de caractère d’information ou une chaine vide.

setUserPostAnalysis (Template, String, Script)

Cette commande permet de définir le traitement des paramètres ou des résultats après le déroulement de l’algorithme de calcul. Sa valeur est définie soit par un nom de patron prédéfini, soit par un nom de fichier script, soit par une chaîne de caractères. Cela permet de produire directement du code de post-processing dans un cas ADAO. On peut d’utiliser les patrons disponibles par l’argument « Template » (qui peut valoir « AnalysisPrinter », « AnalysisSaver » et « AnalysisPrinterAndSaver »). Dans le cas d’une définition par « Script », le fichier indiqué doit contenir uniquement les commandes que l’on aurait pu mettre à la suite de l’exécution du calcul. On se reportera à la description des Conditions requises pour décrire un post-traitement dédié après calcul ADAO pour avoir la liste des modèles et leur format. Remarque importante : ce traitement n’est exécuté que lorsque le cas est exécuté en TUI ou exporté en YACS.

9.2.5. Effectuer le calcul

execute (Executor, SaveCaseInFile, nextStep)

Cette commande lance le calcul complet dans l’environnement d’exécution choisi par le mot-clé Executor, qui est défini par défaut selon l’environnement de lancement. Cet environnement peut être celui de l’interpréteur Python, sans interaction avec YACS (demandé par la valeur « Python »), ou celui de YACS (demandé par la valeur « YACS » [YACS]). Si un fichier est indiqué dans le mot-clé SaveCaseInFile, il sera utilisé pour enregistrer la version associée du fichier de commande pour l’environnement d’exécution requis. Le mot-clé booléen « nextStep » indique que l’exécution repart du résultat de la précédente exécution sans la stocker (valeur « True ») ou non (valeur « False », par défaut). Lors de l’exécution, les sorties courantes (standard et d’erreur) sont celles de l’environnement choisi. On dispose si nécessaire (ou si possible) du parallélisme interne des algorithmes dans ADAO, du parallélisme de YACS, et du parallélisme interne du ou des codes de simulation utilisés.

9.2.6. Obtenir séparément les résultats de calcul

get (Concept)

Cette commande permet d’extraire explicitement les variables disponibles en sortie du cas de calcul TUI ADAO pour les utiliser dans la suite du scripting, par exemple en visualisation. Elle a pour argument le nom d’un variable dans « Concept », et renvoie en retour la grandeur sous la forme d’une liste (même s’il n’y en a qu’un exemplaire) de cette variable de base. Pour connaître la liste des variables et les utiliser, on se reportera à l”Inventaire des informations potentiellement disponibles en sortie, et plus généralement à la fois aux Variables et informations disponibles en sortie et aux documentations individuelles des algorithmes.

9.2.7. Enregistrer, charger ou convertir les commandes de cas de calcul

L’enregistrement ou le chargement d’un cas de calcul concernent les quantités et les actions qui lui sont liées par les commandes précédentes, à l’exclusion d’opérations externes au cas (comme par exemple le post-processing qui peut être développé après le cas de calcul). Les commandes enregistrées ou chargées restent néanmoins parfaitement compatibles avec ces opérations en Python externes au cas.

load (FileName, Content, Object, Formater)

Cette commande permet de lire ou charger un cas d’étude, à partir d’un fichier « FileName » ou d’un contenu en mémoire par « Content » ou « Object ». Le mot-clé « Formater » peut désigner le format « TUI » pour les commandes du type interface de programmation textuelle (défaut), et le format « COM » pour les commandes du type COMM provenant de l’interface ADAO de type EFICAS.

dump (FileName, Formater)

Cette commande permet d’enregistrer, dans un fichier « FileName », les commandes du cas d’étude en cours. Le mot-clé « Formater » peut désigner les formats « TUI » pour les commandes du type interface de programmation textuelle (défaut), et « YACS » pour les commandes du type YACS.

convert (FileNameFrom, ContentFrom, ObjectFrom, FormaterFrom, FileNameTo, FormaterTo)

Cette commande permet de convertir directement d’un format reconnu à un autre les commandes établissant le cas de calcul en cours. Certains formats ne sont disponibles qu’en entrée ou qu’en sortie.

De plus, on peut obtenir une information simple sur le cas d’étude tel que défini par l’utilisateur en utilisant directement la commande « print » de Python sur le cas, à toute étape lors de sa construction. Par exemple :

# -*- coding: utf-8 -*-
#
from numpy import array
from adao import adaoBuilder
case = adaoBuilder.New()
case.set( 'AlgorithmParameters', Algorithm='3DVAR' )
case.set( 'Background',          Vector=[0, 1, 2] )
#
print(case)

dont le résultat est ici :

================================================================================
ADAO Study report
================================================================================

Summary build with ADAO version 9.12.0

  - AlgorithmParameters command has been set with values:
        Algorithm = '3DVAR'

  - Background command has been set with values:
        Vector = [0, 1, 2]


9.3. Exemples plus avancés de cas de calcul TUI ADAO

On propose ici des exemples plus complets de cas de calcul TUI ADAO, en donnant l’objectif de l’exemple et un jeu de commandes qui permet de parvenir à cet objectif.

9.3.1. Exploitation indépendante des résultats d’un cas de calcul

L’objectif est d’effectuer en TUI la mise en données d’un cas de calcul ADAO, son exécution, puis la récupération des résultats pour ensuite enchaîner sur une exploitation indépendante de ces résultats (cette dernière n’étant pas décrite ici, puisque dépendante de l’utilisateur).

Les hypothèses du cas utilisateur sont les suivantes. On suppose :

  1. que l’on veut recaler 3 paramètres alpha, beta et gamma dans un domaine borné,

  2. que l’on dispose d’observations nommées observations,

  3. que l’utilisateur dispose en Python d’une fonction de simulation physique appelée simulation, préalablement (bien) testée, qui transforme les 3 paramètres en résultats similaires aux observations,

  4. que l’exploitation indépendante, que l’utilisateur veut faire, est représentée ici par l’affichage simple de l’état initial, de l’état optimal, de la simulation en ce point, des états intermédiaires et du nombre d’itérations d’optimisation.

Pour effectuer de manière simple cet essai de cas de calcul TUI, on se place dans un cas d’expériences jumelles (pour mémoire, voir la démarche Pour tester une chaîne d’assimilation de données : les expériences jumelles). Pour cela, on se donne par exemple les entrées suivantes, parfaitement arbitraires, en construisant les observations par simulation. Puis on résout le problème de recalage par le jeu de commandes qui vient ensuite. Au final, l’ensemble du problème est posé et résolu par le script suivant :

# -*- coding: utf-8 -*-
#
import numpy
from adao import adaoBuilder
#
# =============================================================
# POSITION DU PROBLÈME
#
# Construction artificielle d'un exemple de données utilisateur
# -------------------------------------------------------------
alpha = 5.
beta = 7
gamma = 9.0
#
alphamin, alphamax = 0., 10.
betamin,  betamax  = 3, 13
gammamin, gammamax = 1.5, 15.5
#
def simulation(x):
    "Fonction de simulation H pour effectuer Y=H(X)"
    __x = numpy.ravel(x)
    __H = numpy.array([[1,0,0],[0,2,0],[0,0,3],[1,2,3]])
    return numpy.dot(__H, __x)
#
# Observations obtenues par simulation
# ------------------------------------
Xtrue = (2, 3, 4)
observations = simulation(Xtrue)
#
# =============================================================
# RÉSOLUTION DU PROBLÈME
#
# Mise en forme des entrées
# -------------------------
Xb = (alpha, beta, gamma)
Bounds = (
    (alphamin, alphamax),
    (betamin,  betamax ),
    (gammamin, gammamax))
#
# ADAO TUI
# --------
case = adaoBuilder.New()
case.set(
    'AlgorithmParameters',
    Algorithm = '3DVAR',
    Parameters = {
        "Bounds":Bounds,
        "MaximumNumberOfIterations":100,
        "StoreSupplementaryCalculations":[
            "CostFunctionJ",
            "CurrentState",
            "SimulatedObservationAtOptimum",
            ],
        }
    )
case.set( 'Background', Vector = numpy.array(Xb), Stored = True )
case.set( 'Observation', Vector = numpy.array(observations) )
case.set( 'BackgroundError', ScalarSparseMatrix = 1.0e10 )
case.set( 'ObservationError', ScalarSparseMatrix = 1.0 )
case.set(
    'ObservationOperator',
    OneFunction = simulation,
    Parameters  = {"DifferentialIncrement":0.0001},
    )
case.set( 'Observer', Variable="CurrentState", Template="ValuePrinter" )
case.execute()
#
# Récupération des variables d'intérêt
# ------------------------------------
Xbackground   = case.get("Background")
Xoptimum      = case.get("Analysis")[-1]
FX_at_optimum = case.get("SimulatedObservationAtOptimum")[-1]
J_values      = case.get("CostFunctionJ")[:]
#
# =============================================================
# EXPLOITATION DES RÉSULTATS INDÉPENDANTE
#
print("")
print("Nombre d'itérations internes...: %i"%len(J_values))
print("État initial...................: %s"%(numpy.ravel(Xbackground),))
print("État idéalisé..................: %s"%(numpy.ravel(Xtrue)*1.,))
print("État optimal...................: %s"%(numpy.ravel(Xoptimum),))
print("Simulation à l'état optimal....: %s"%(numpy.ravel(FX_at_optimum),))
print("")

L’exécution de jeu de commandes donne les résultats suivants :

CurrentState [5. 7. 9.]
CurrentState [0.  3.  1.5]
CurrentState [1.40006418 3.86705307 3.7061137 ]
CurrentState [1.42580231 3.68474804 3.81008738]
CurrentState [1.60220353 3.0677108  4.06146069]
CurrentState [1.72517855 3.03296953 4.04915706]
CurrentState [2.00010755 3.         4.00055409]
CurrentState [1.99995528 3.         3.99996367]
CurrentState [2.00000007 3.         4.00000011]
CurrentState [2. 3. 4.]

Nombre d'itérations internes...: 10
État initial...................: [5. 7. 9.]
État idéalisé..................: [2. 3. 4.]
État optimal...................: [2. 3. 4.]
Simulation à l'état optimal....: [ 2.  6. 12. 20.]

Comme il se doit en expériences jumelles, avec une confiance majoritairement placée dans les observations, on constate que l’on retrouve bien les paramètres qui ont servi à construire artificiellement les observations.

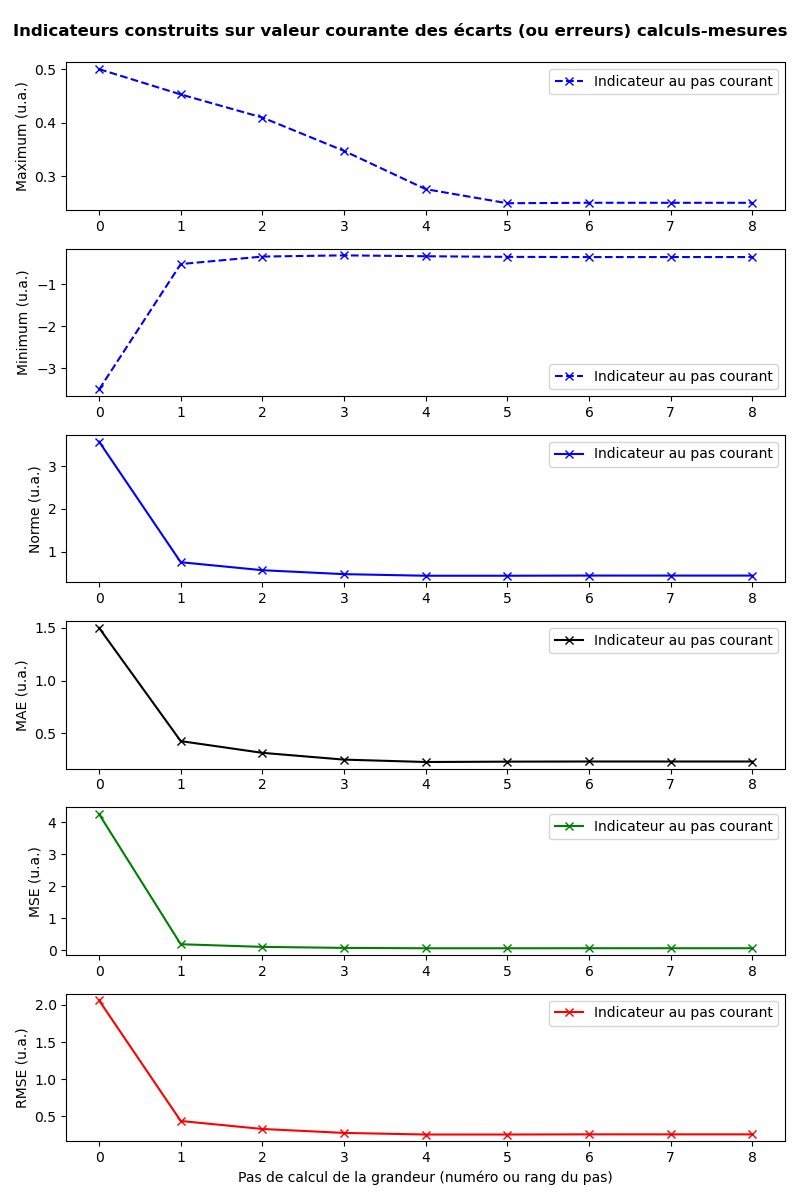

HOMARD

Pour de plus amples informations sur HOMARD, voir le module HOMARD et son aide intégrée disponible dans le menu principal Aide de l’environnement SALOME.

PARAVIS

Pour de plus amples informations sur PARAVIS, voir le module PARAVIS et son aide intégrée disponible dans le menu principal Aide de l’environnement SALOME.

YACS

Pour de plus amples informations sur YACS, voir le module YACS et son aide intégrée disponible dans le menu principal Aide de l’environnement SALOME.
